Испытание-005
Продолжаем лабораторные испытания некоторых известных материалов.

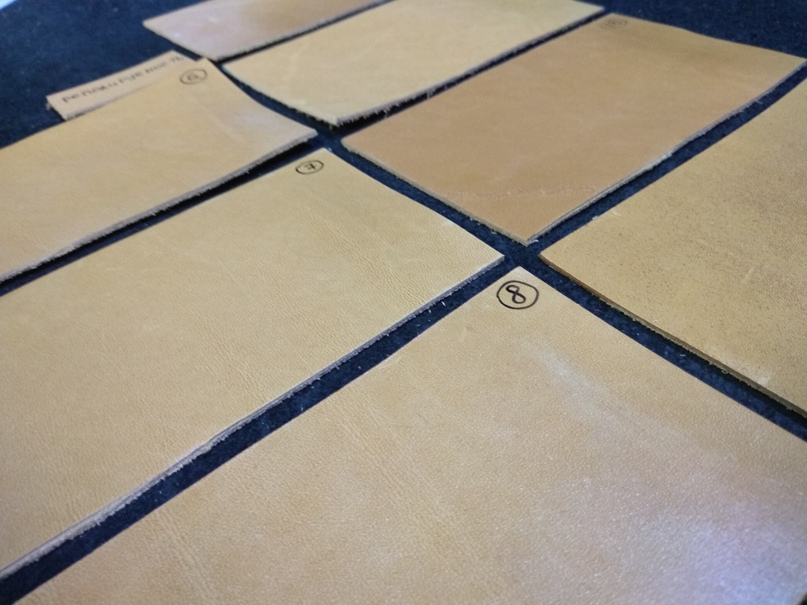

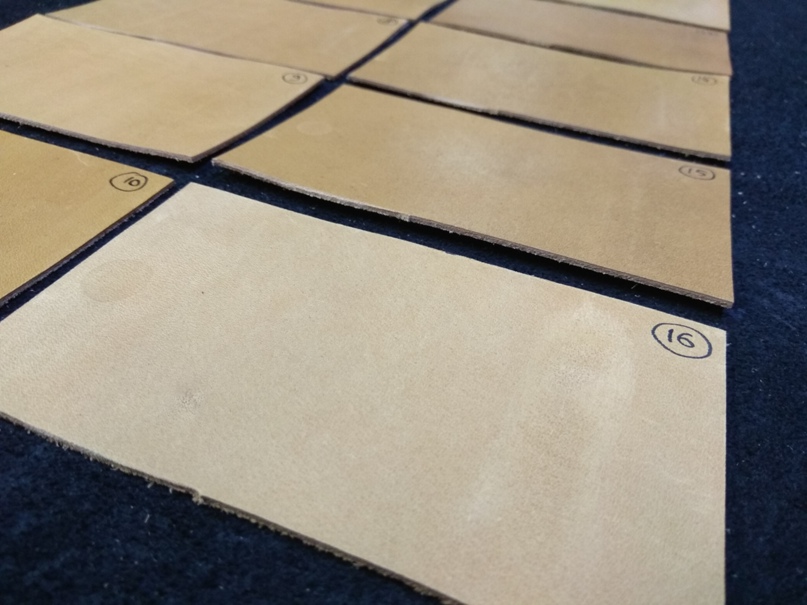

В испытаниях приняли участие материалы:
6) A400 — материал на основе шеллака
7) А130 — лак для получения мягкой матовой плёнки «Arnesi»
8) Olki Лак акриловый матовый
9) Eco-Flo Satin Shene — акриловый матовый лак
10) Kenda Appretto Mild
11) Kenda Appretto Brillante
12) Kenda Elixir
13) Saphir Graisse HP Dubbin — защитное средство на основе жира тюленя
14) Fiebing’s Instuitutional Leather Finish
15) Fiebing’s Resolene — акриловый лак
16) Чистый краст без покрытия
Испытания проходили полностью инкогнито, список использованных материалов, соответствие образцов и материалов мы получили от Якова постфактум. Отсюда полная непредвзятость испытаний!
Были проведены испытания:
1) на устойчивость покрытия к изгибу
2) на устойчивость покрытия к сухому и мокрому трению
3) на устойчивость к царапанью и реполируемость покрытия
4) на адгезию покрытия (тест на скотч)
5) на устойчивость покрытия к капле воды (нормального образца и после многократного изгиба)
Принцип и порядок проведения испытаний, оборудование и нормативы мы уже описывали здесь.

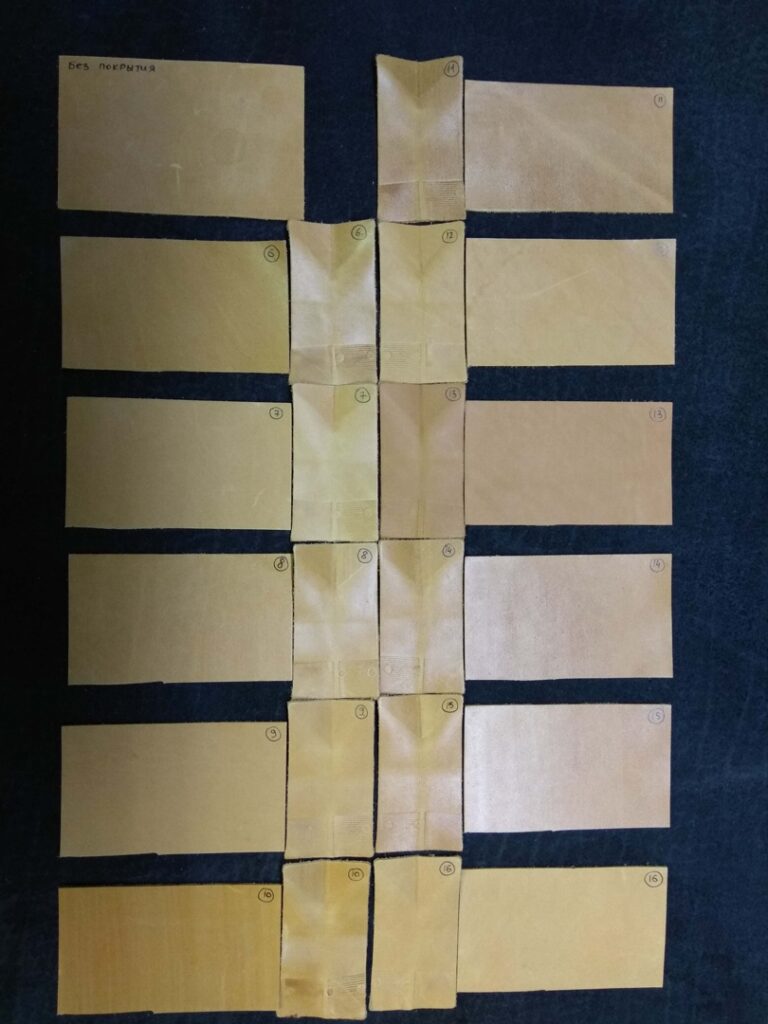

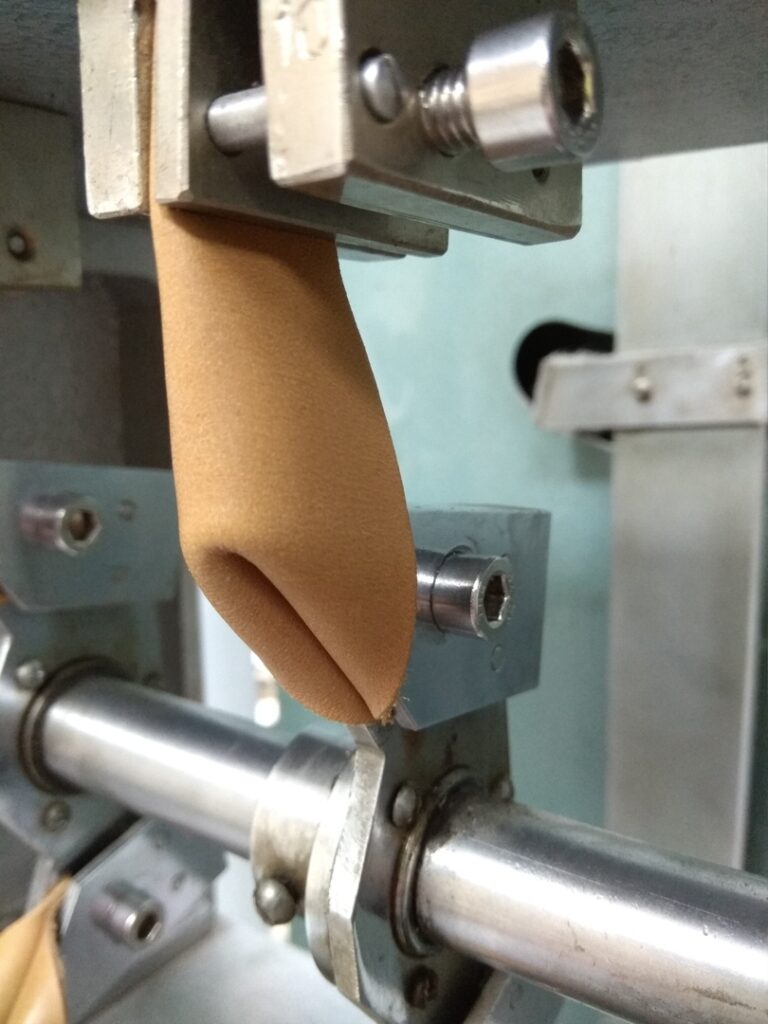

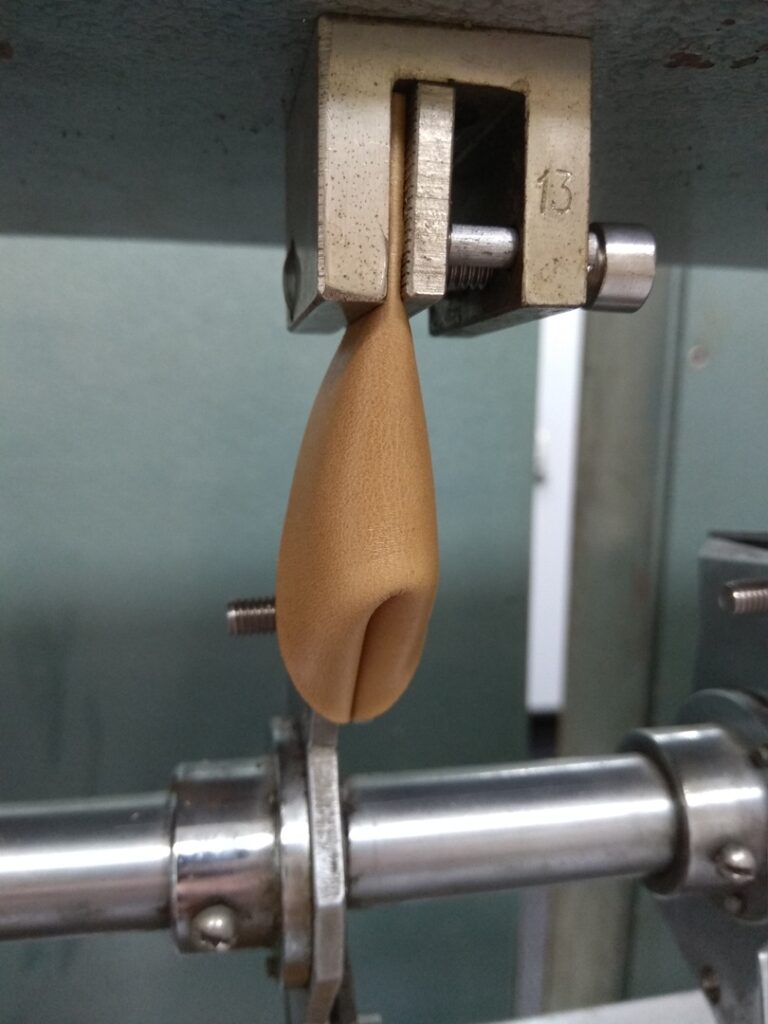

Начнём по порядку и рассмотрим первое испытание — на устойчивость покрытия к многократному изгибу
Все образцы, кроме 13 и 15, отлично прошли испытание на изгиб! 1500 циклов!
Образец 13 (Sphir) — на изгибе заметно повреждение покрытия, поверхность стала шершавой, будто покрыта крошкой
Образец 15 (Resolene) — на изгибе появились светлые складки-растяжки, указывающие на отслоение покрытия
Все образцы отлично прошли испытание на сухое трение, выдержали 200 оборотов.
Образец 12 (Elixir) — заметно заполировался
Образец 13 (Saphir) — заметно потемнел

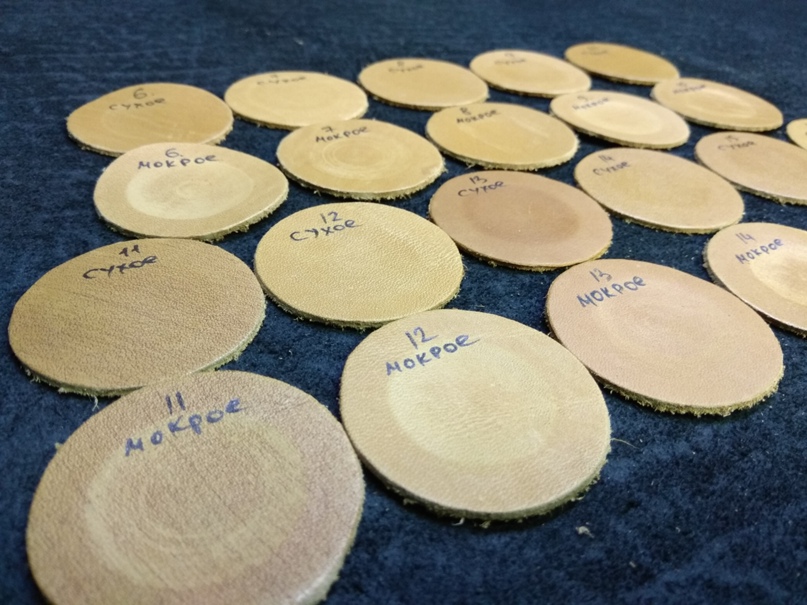

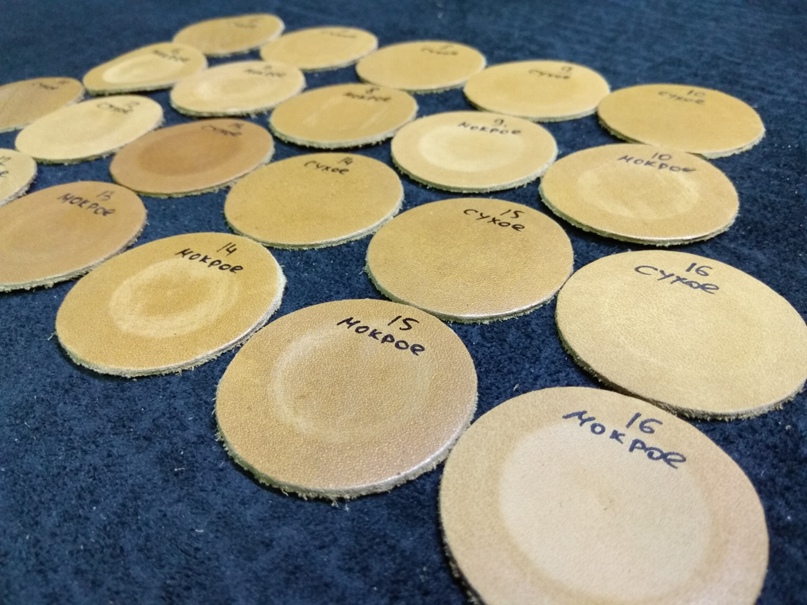

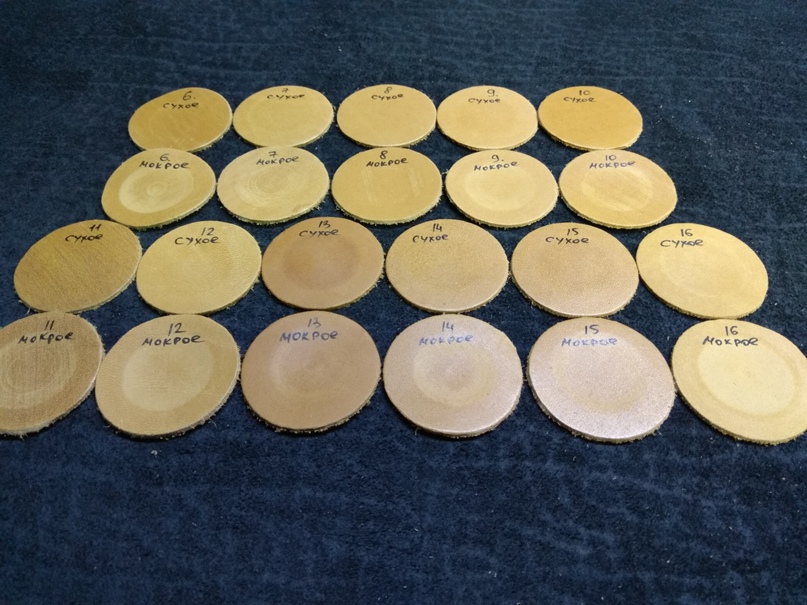

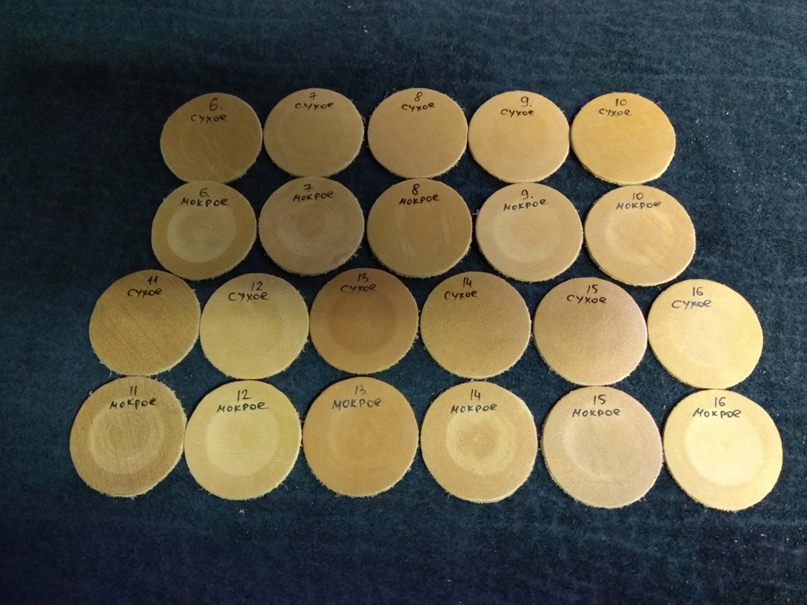

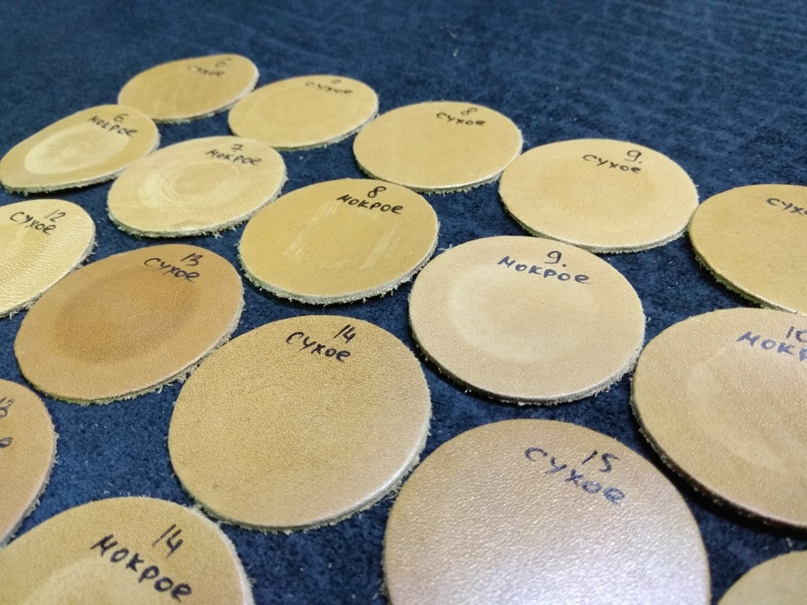

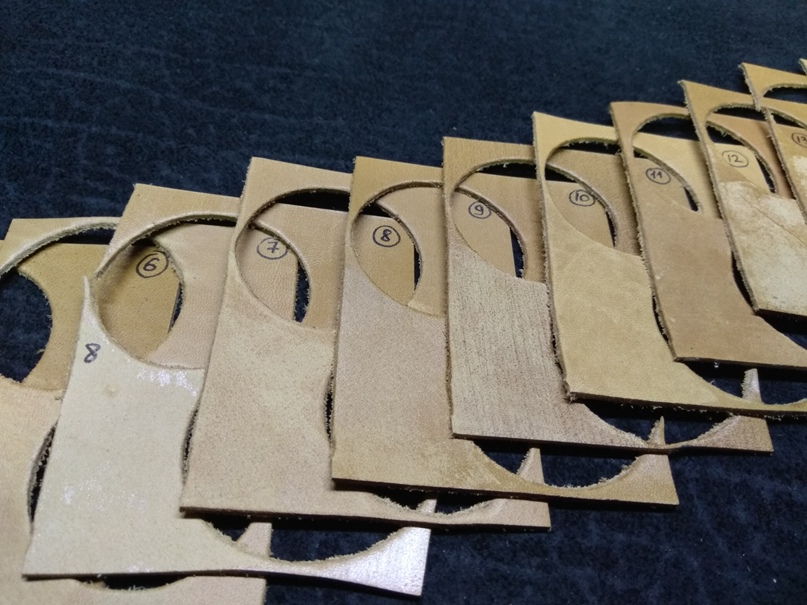

Испытание на мокрое трение принесло более разнообразные и интересные результаты:
Лучше всех прошёл это испытание образец 8 (акриловый лак Olki): местами намок и получил небольшие повреждения. Немного хуже показали себя образцы 13 (Saphir) и 15 (Resolene) — промокли и получили большее повреждение.
Все остальные образцы промокли и получили более значительное повреждение. Сильнее всех промокли образцы: 6 (А400), 9 (Satin Shene), 11 (Appretto Brillante)
Важный момент — испытание материалов проводилось при нанесении непосредственно на краст! Наилучшие результаты даёт нанесение защитного покрытия на базовое! Именно поэтому нитро-водный заводской лак показал плохие результаты.

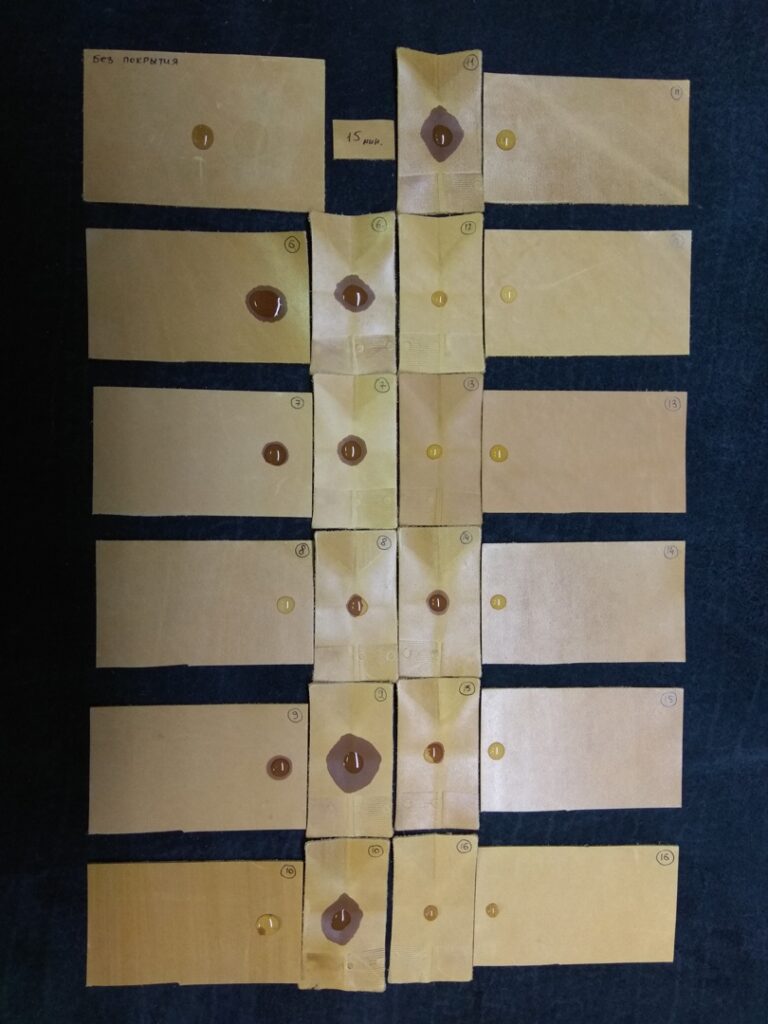

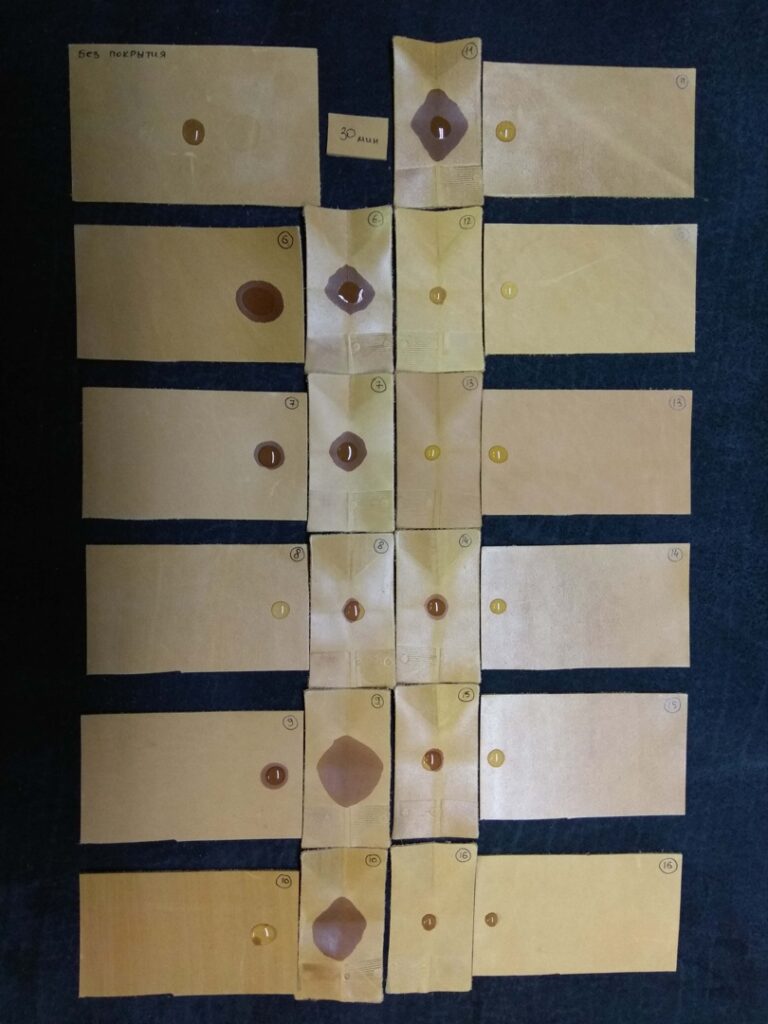

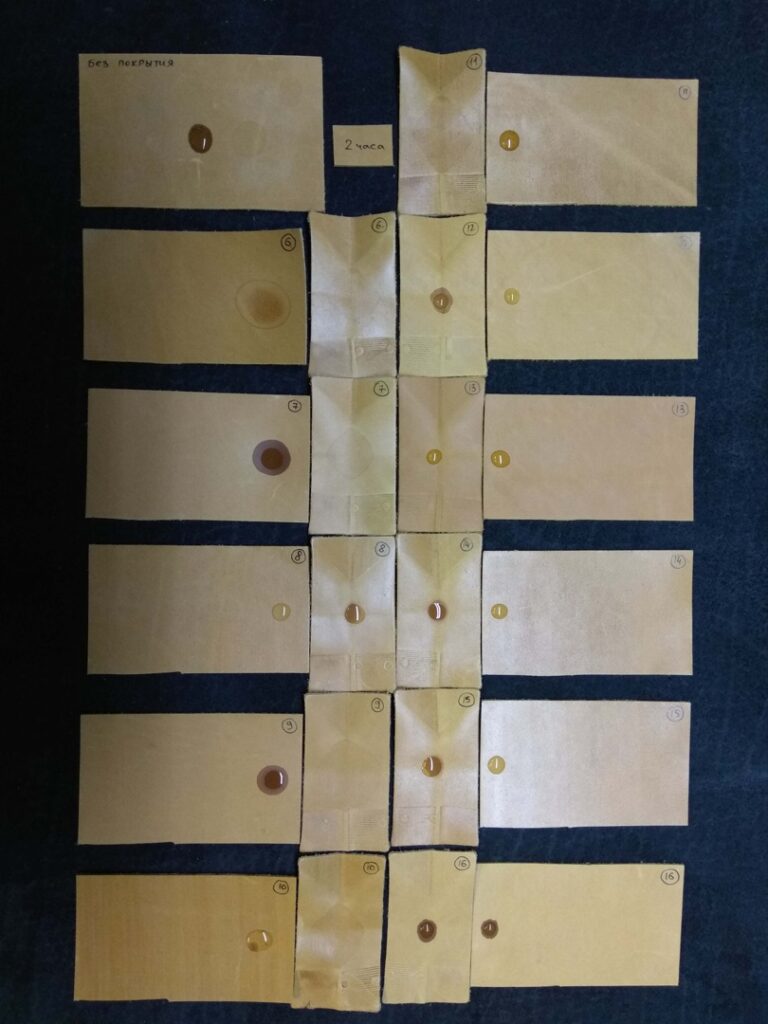

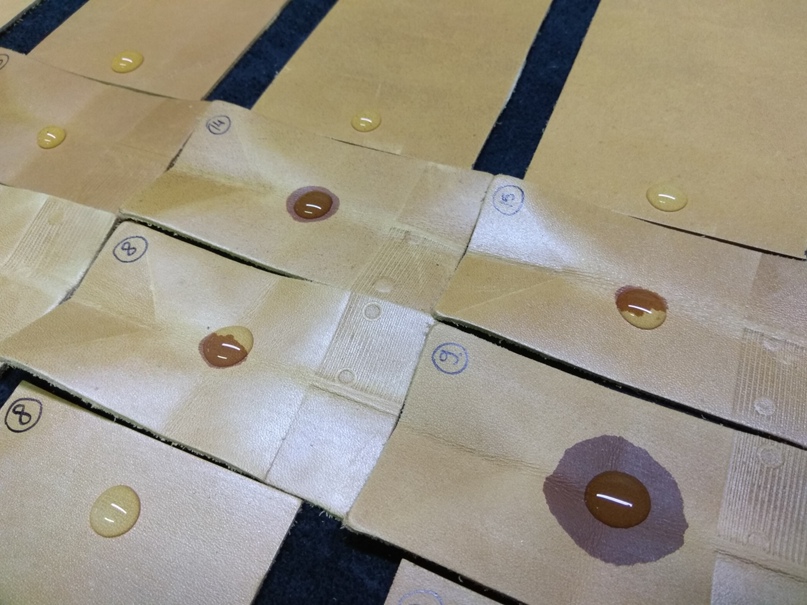

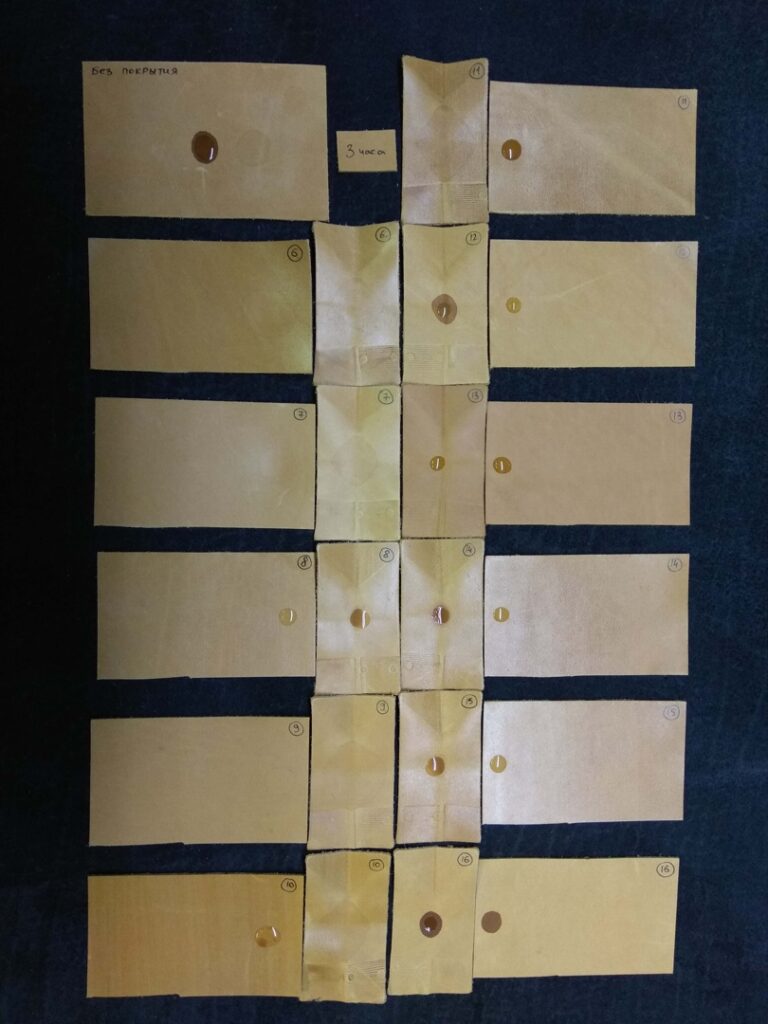

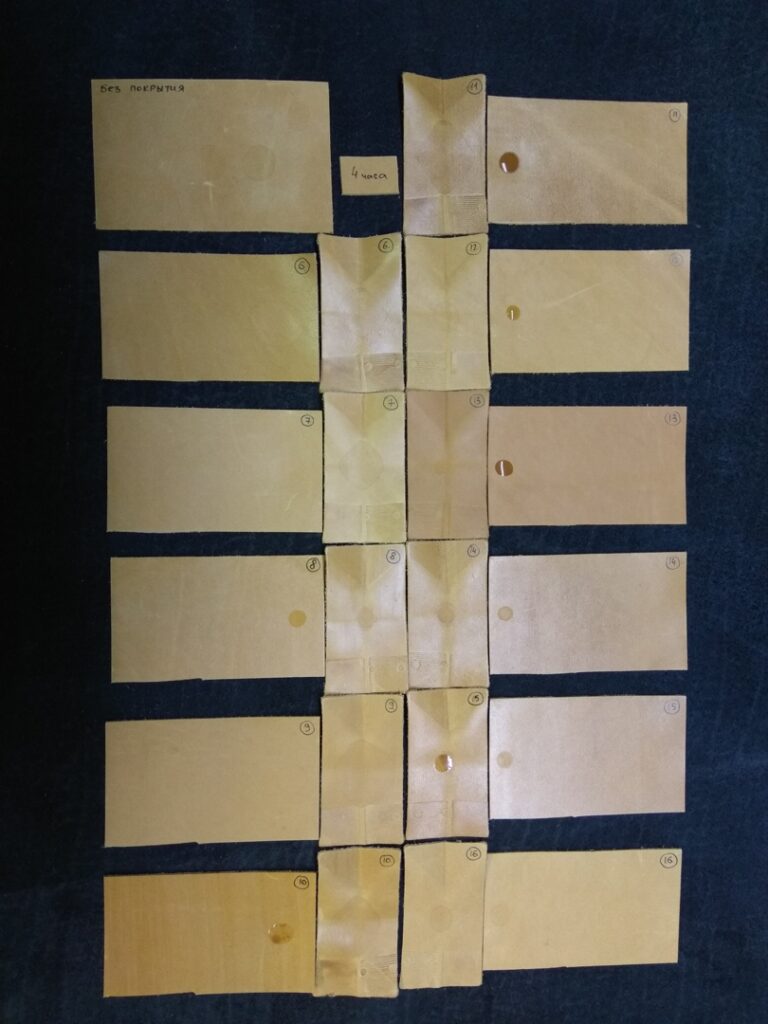

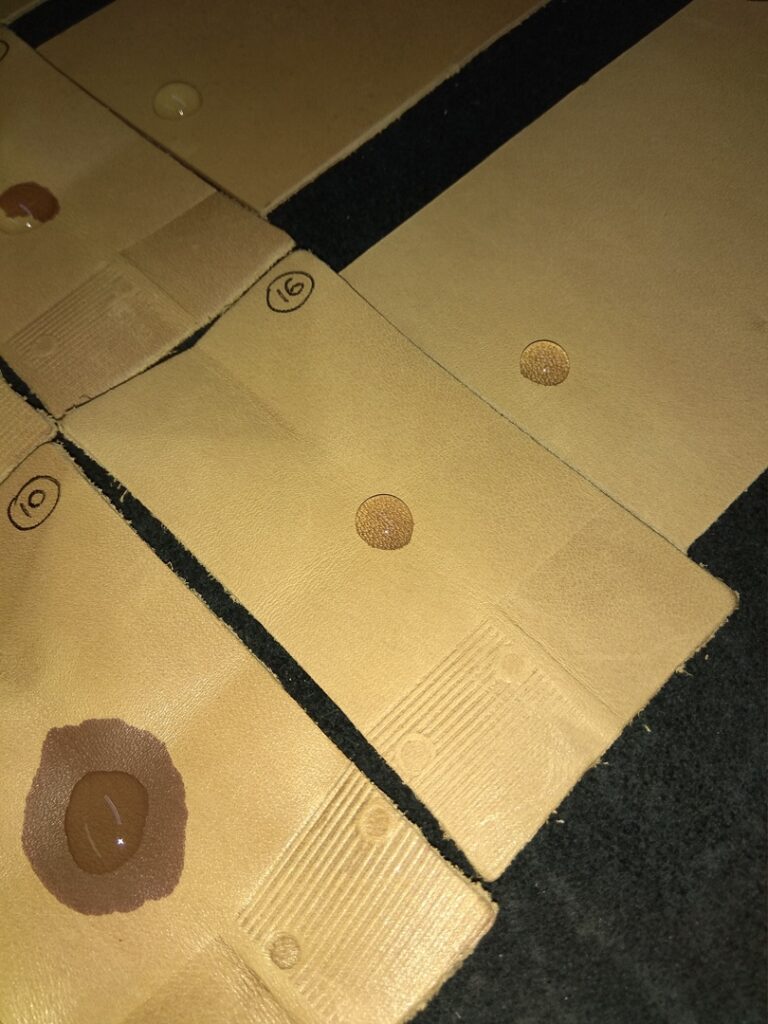

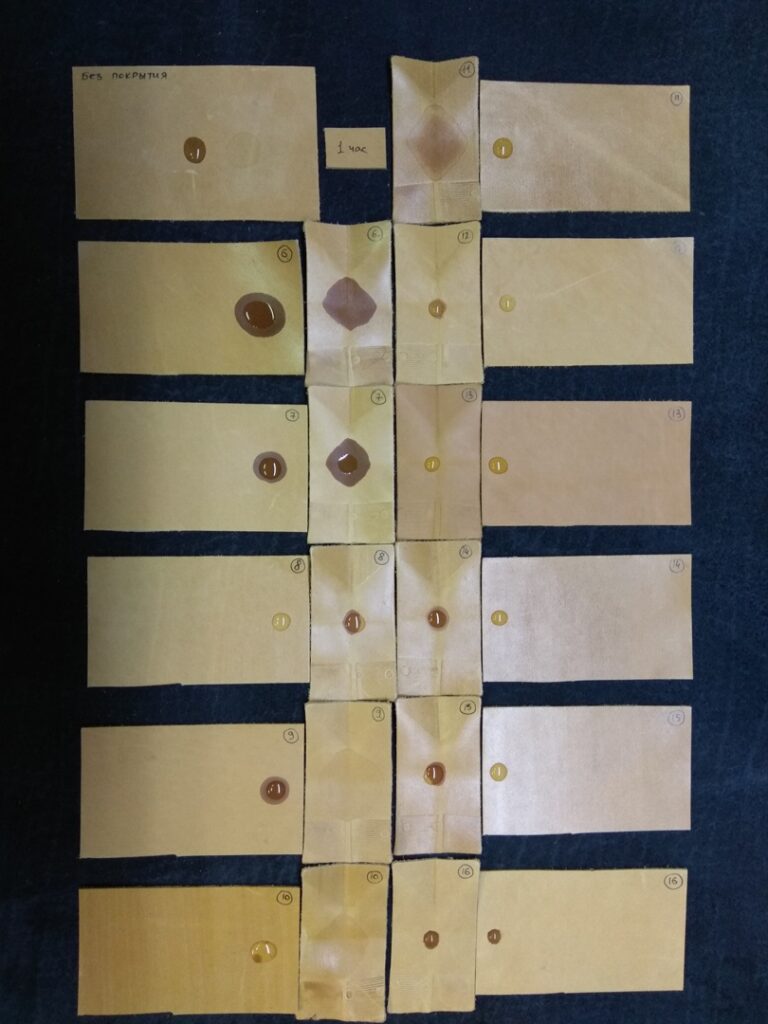

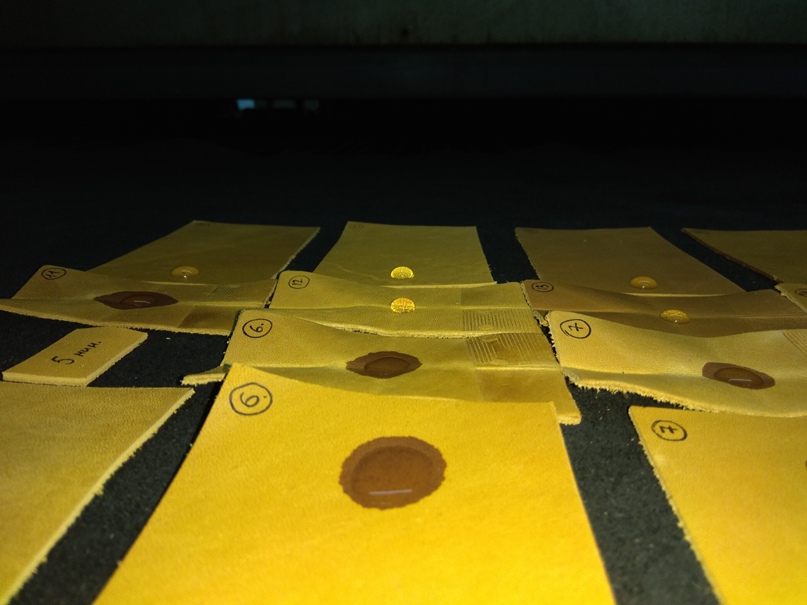

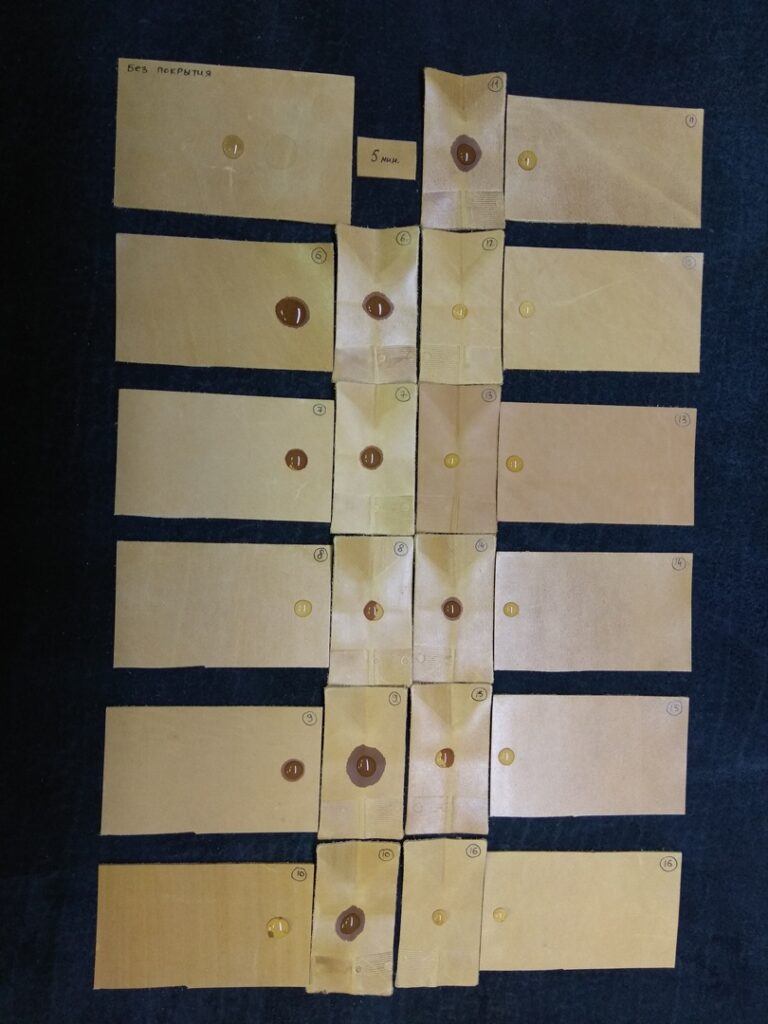

Результаты испытания на устойчивость покрытия к капле воды (нормального образца и после многократного изгиба) :
Образец 6 (A400) — Норм=0/90; Изг=0/50
Образец 7 (А130) — Норм=0/150; Изг=0/90
Образец 8 (Olki) — Норм=более 240/более 240; Изг=0/более 240
Образец 9 (Eco-Flo Satin Shene) — Норм=0/150; Изг=0/30
Образец 10 (Kenda Appretto Mild) — Норм=5/более 240; Изг=0/30
Образец 11 (Kenda Appretto Brillante) — Норм=120/более 240; Изг=0/40
Образец 12 (Kenda Elixir) — Норм=более 240/более 240; Изг=30/более 240
Образец 13 (Saphir Graisse HP Dubbin) — Норм=более 240/240; Изг=более 240/более 240
Образец 14 (Fiebing’s Instuitutional Leather Finish) — Норм=более 240/более 240; Изг=0/200
Образец 15 (Fiebing’s Resolene) — Норм=более 240/более 240; Изг=0/более 240
Образец 16 (Чистый краст без покрытия) — Норм=15/190; Изг=15/150
Выводы:
Во-первых, стоит заметить, что краст (хромового дубления), использованный в испытаниях, сам по себе без покрытия держит воду более 2 часов!
Отличные результаты показали образцы 12 (Elixir) и 13 (Saphir) — дольше всех сопротивлялись намоканию и промоканию.
Образцы 8 (Olki) , 14 (Fiebing’s Leather Finish) и 15 (Fiebing’s Resolene) — отлично показали себя в нормальном состоянии, но после изгиба начинали быстро намокать, хоть и не промокали полностью более 4 часов

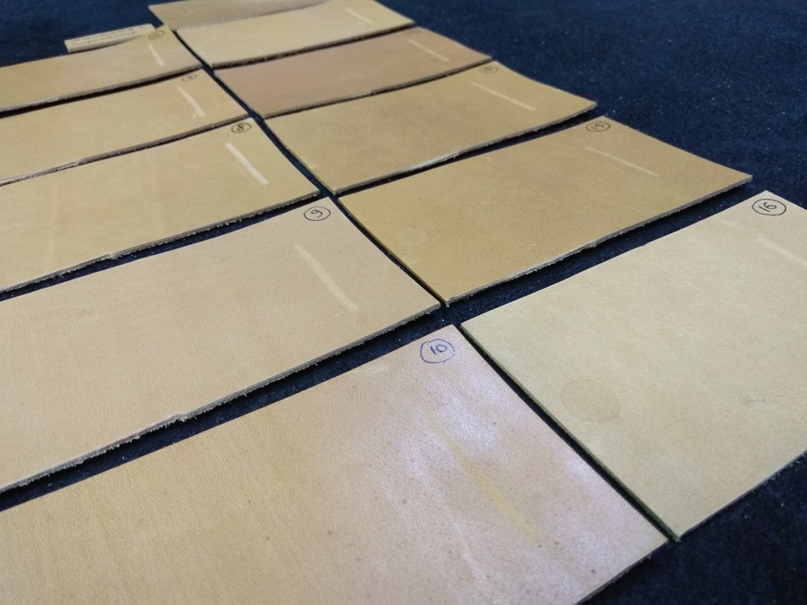

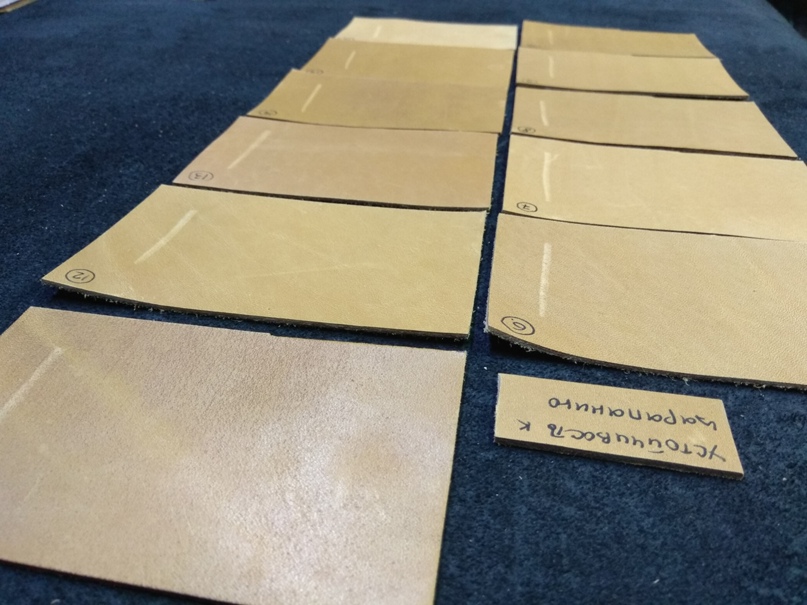

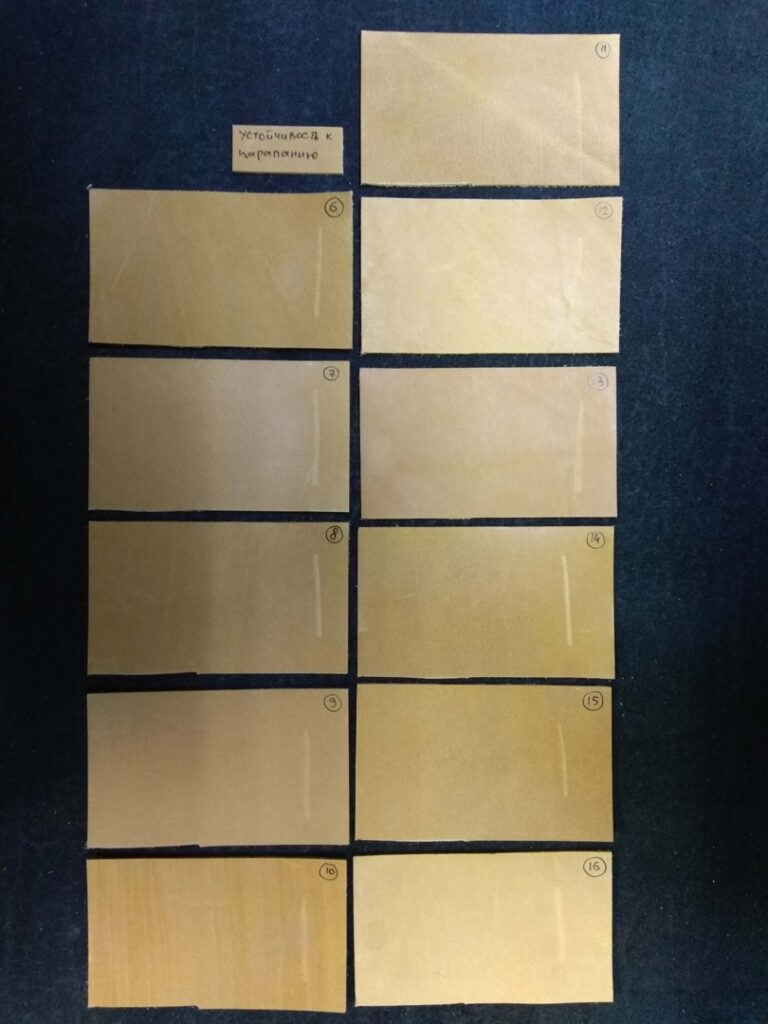

Ни один образец не устоял перед царапаньем.

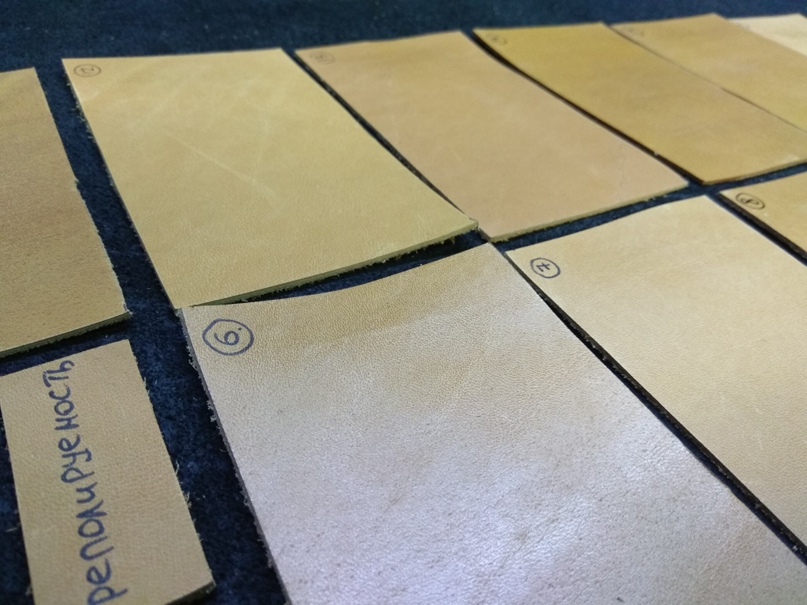

Самую плохую способность к реполировке продемонстрировали образцы: 8 (Olki) и 16 (краст без покрытия).
Средний показатель реполируемости у образца 6 (А400).
На остальных образцах царапин после реполировки не видно.

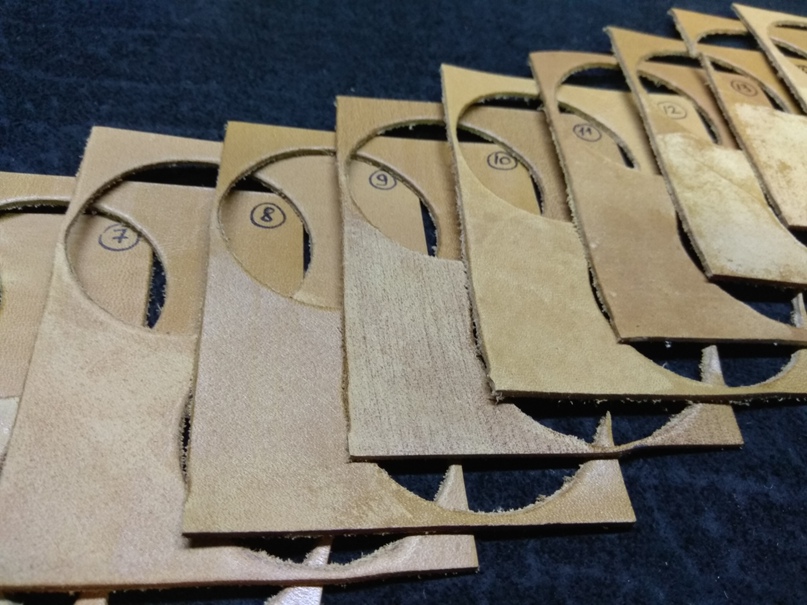

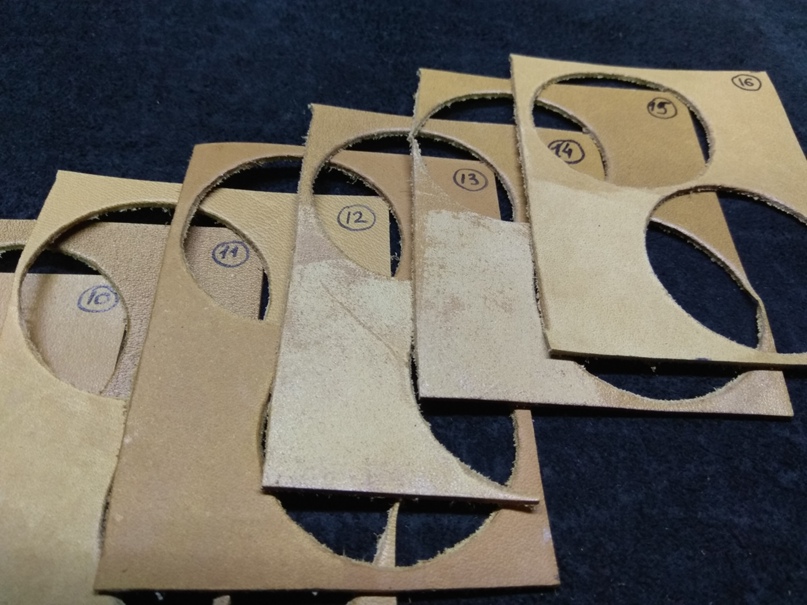

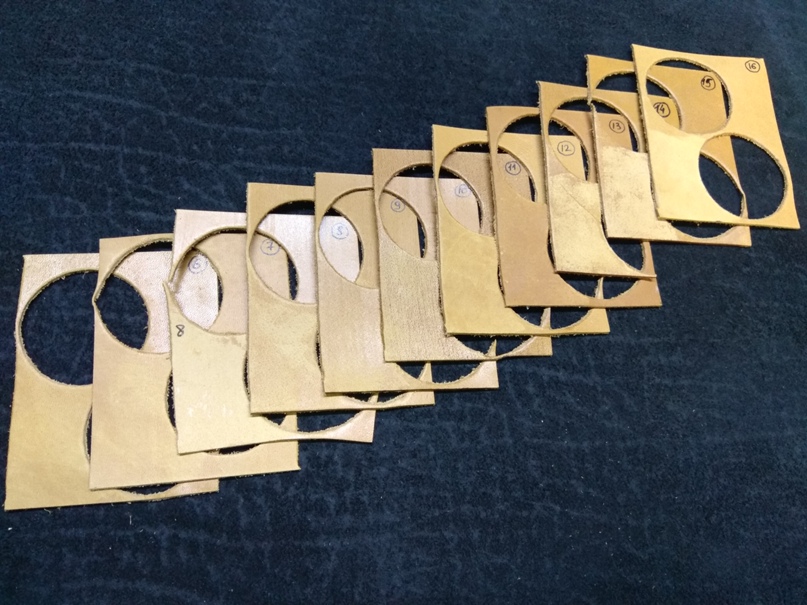

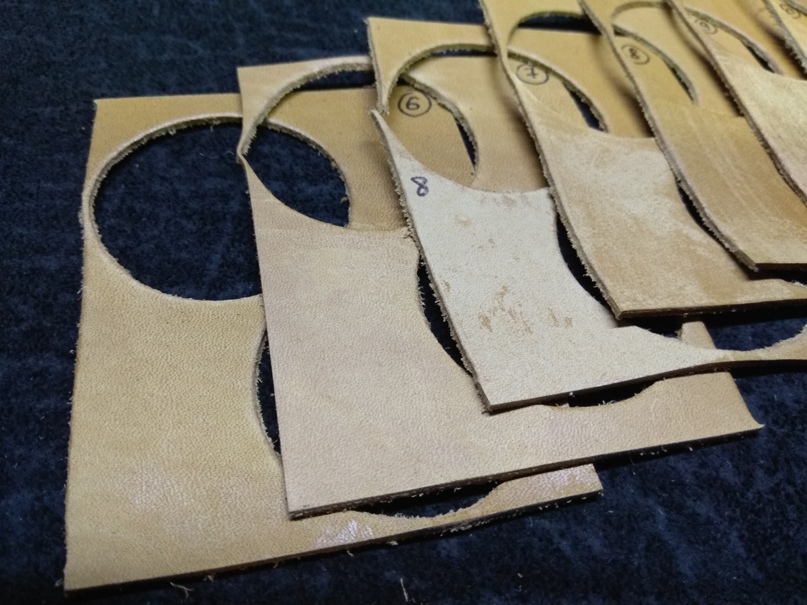

Ни один образец не выдержал испытание скотчем.
Хотим выразить благодарность Якову Забелину за активное участие в эксперименте, предоставление материальной базы, нанесение материалов на образцы и информационное сопровождение
